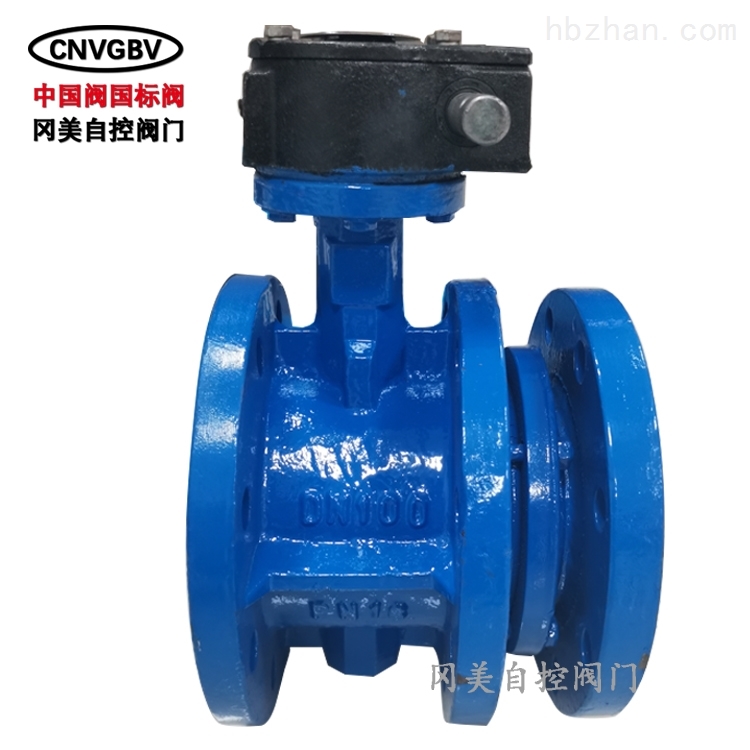

涡轮伸缩法兰蝶阀GMSD341X

涡轮伸缩法兰蝶阀GMSD341X

更新时间: 2020-08-14
型    号: SD341X-10/16
报    价: 435

涡轮伸缩法兰蝶阀GMSD341X公称压力 1.0MPa 强度试验 1.5MPa 密度试验 1.1MPa 适用温度 ≤80°C 法兰伸缩蝶阀适用介质 水、蒸汽、煤气、食品、油品等
电动 气动 蜗轮 不锈钢 铸铁 铸钢 法兰伸缩蝶阀
用于管道不易拆卸,以后方便维修。

SD341X-10/16涡轮伸缩法兰蝶阀GMSD341X的详细资料:

CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

冈美自控有限公司生产的涡轮伸缩法兰蝶阀GMSD341X适用于石油化工,火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

涡轮伸缩法兰蝶阀GMSD341X公称压力 1.0MPa 强度试验 1.5MPa 密度试验 1.1MPa 适用温度 ≤80°C 法兰伸缩蝶阀适用介质 水、蒸汽、煤气、食品、油品等

电动 气动 蜗轮 不锈钢 铸铁 铸钢 法兰伸缩蝶阀

伸缩法兰蝶阀法兰伸缩蝶阀产品用途:

本蝶阀适用于温度≤80℃公称压力为1.0MPa的石油、化工食品、医药轻纺、造纸、电力、给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。

电动 气动 蜗轮 不锈钢 铸铁 铸钢 法兰伸缩蝶阀 伸缩法兰蝶阀法兰伸缩蝶阀产品结构特点:

1、设计新颖、合理,结构独特,重量轻,操作方便,起闭迅速。

2、本伸缩蝶阀既能起到调节流量和截流作用,又能补偿管道温度差所产生的热胀冷缩功能,同时也便于安装和拆卸,为一阀多用产品。

3、密封部位可调节更换,密封性能可靠等特点。

主要零件的材料说明:

阀体、蝶板 铸铁、球墨铸铁 阀杆 不锈钢 密封圈 丁晴耐油橡胶 填料 丁晴橡胶、柔性石墨

电动 气动 蜗轮 不锈钢 铸铁 铸钢法兰伸缩蝶阀 铸铁伸缩法兰蝶阀 伸宿蝶阀 法兰伸缩蝶阀

法兰伸缩蝶阀特点:伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

伸缩蝶阀注意事项:由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。   二、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。   三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。

伸缩蝶阀分类:1、按结构形式分类(1)中心密封蝶阀   (2)单偏心密封煤阀   (3)双偏心密封蝶阀 (4)三偏心密封蝶阀

订货须知:

一、①法兰式伸缩蝶阀产品名称与型号②法兰式伸缩蝶阀口径③法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的法兰式伸缩蝶阀型号,请按法兰式伸缩蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关



涡轮伸缩蝶阀应用工况:
1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为*小长度,安装时,拉至安装长度(即设计长度)。
3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。 F>π/4三PS·DN·(kgf)式中: PS-管道试验压力,DN-管道直径
5、管道施工现场严禁随意拆卸解体伸缩蝶阀。
6、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管 道上的两法兰面要求平行。
7、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
8、伸缩管安装在阀门后。

涡轮伸缩法兰蝶阀GMSD341X是我公司生产的产品之一,我公司从研发、选材、铸造、加工、装配、试压等环节抓起,为客户提供CNVGBV冈美国标阀.我们坚持科技创新,质量为本,努力打造高品质阀门。欢迎新老客户来电,来函,我们将竭诚为您服务!

订货须知!

1. 客户须提供产品名称

2. 产品型号

3.公称通径

4.连接方式、结构长度

5.压力范围

6.温度范围

7.使用介质

8.如特殊工矿,订购阀门须交代清楚,以免产品使用不适!

9.本厂可按客户指定装配执行器如气动、电动、液动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、智能定位开关一体化执行器、等···。

10.如产品现货,款到发货,即可当天或者隔天发货!如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%,供方备料生产。
