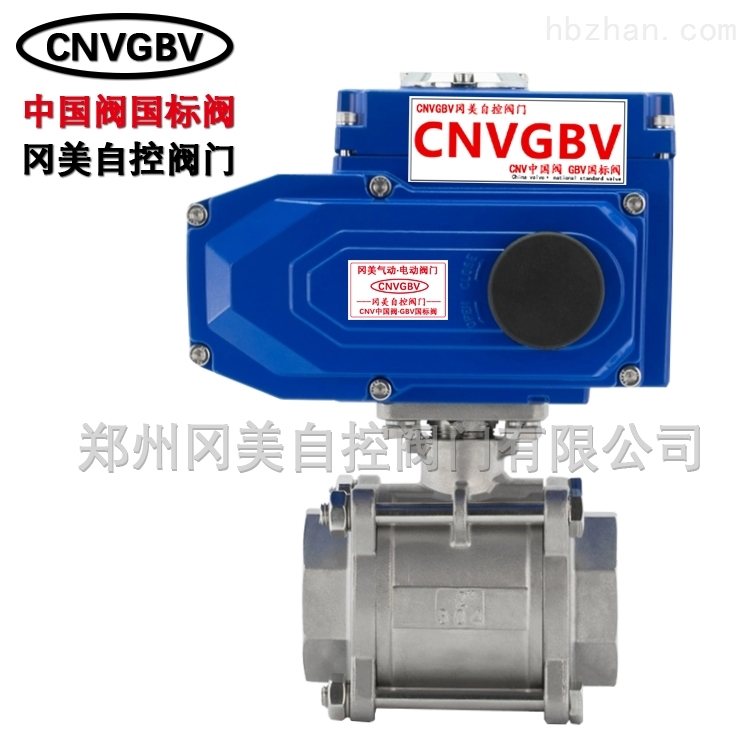

电动三片式304丝扣不锈钢球阀GMQ911F

电动三片式304丝扣不锈钢球阀GMQ911F

更新时间: 2020-07-22
型    号: Q911F-16P
报    价: 580

电动三片式304丝扣不锈钢球阀GMQ911F-16P电动球阀Q911F电动三片式球阀/电动调节型三片式内螺纹球阀/电动调节型球阀/电动三片式丝口球阀/电动三片式不锈钢球阀/电动带手动球阀/电动调节型三片式丝扣球阀/防爆电动球阀/电动软密封球阀/电动开关型三片式球阀/电动三片式球阀/电动调节型丝口球阀及对焊连接球阀阀体铸造、先进工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松阀杆。

Q911F-16P电动三片式304丝扣不锈钢球阀GMQ911F的详细资料:



CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

冈美自控有限公司生产的电动三片式304丝扣不锈钢球阀GMQ911F-16P适用于石油化工,火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

电动三片式球阀Q911F电动三片式球阀/电动调节型三片式内螺纹球阀/电动调节型球阀/电动三片式丝口球阀/电动三片式不锈钢球阀/电动带手动球阀/电动调节型三片式丝扣球阀/防爆电动球阀/电动软密封球阀/电动开关型三片式球阀/电动三片式球阀/电动调节型丝口球阀及对焊连接球阀阀体铸造、先进工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆。

详细介绍

电动三片式304丝扣不锈钢球阀GMQ911F-16P

产品简介:

电动调节型三片式球阀Q911F电动三片式球阀/电动调节型三片式内螺纹球阀/电动调节型球阀/电动调节型三片式丝口球阀/电动调节型三片式不锈钢球阀/电动带手动球阀/电动调节型三片式丝扣球阀/防爆调节型电动球阀/电动调节型软密封球阀/电动开关型三片式球阀/电动调节三片式球阀/电动调节型丝口球阀及对焊连接球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观;阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。电动丝口球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

1、防火、防静电设计

2、阀杆防爆出装置

3、阀球上设计有压力平衡孔

4、双层阀杆填料与对压碟型弹片装置

技术参数和性能

电动执行器技术参数

Q911F电动三片式丝口球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~100mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5、4.0、6.4MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

不锈钢

动作范围

0~90°±5°

阀体材质

碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

PTFE、PPL、金属密封

手动操作

附带手柄操作

温   度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

限   位

电气、机械二重限位

结构型式

三片式、对焊式、承插焊式、二片式

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、石油、酸类、粘性流体、浆料介质等

输入信号

0-10,1-5VDC/4-20mA(智能型)

特   点

结构紧凑、体积小、流通能力大

外形尺寸

DN8、10的尺寸参照DN15的

尺寸(mm)

15

20

25

32

40

50

65

80

100

三片式

G

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

D

15

20

25

32

38

50

64

78

98

L

67

82

91

108

129

148

186

206

240

对焊式

D

24

28

34

41

49

62

78

94

124

d

15.8

20

25

32

38

50

64

78

98

L

67

82

91

108

129

148

186

206

240

承插焊

D

15

20

25

32

38

50

64

78

98

D1

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

L

67

82

91

108

129

148

186

206

240

A

9.5

11.1

12.7

14.3

15.9

17.4

26.9

28.8

34.5

二片式

D

15

20

25

32

38

50

64

78

98

L

75

80

90

110

120

140

160

178

216

L1

125

125

125

155

155

208

208

256

256

W

110

110

110

132

132

165

165

211

211

H

142

152

213

225

235

265

280

300

330

额定功率

10W

10W

15W

15W

15W

25W

25W

50W

50W

额定电流

0.1A

0.1A

0.2A

0.2A

0.2A

0.5A

0.5A

0.8A

0.8A

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:开关型、无源触点型、阀位信号反馈型,智能调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V,输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。

2:通电时禁止手动操作。

3:户外使用时给电动执行器外加防护盖子,防止老化。

4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。

5:请不要安装在易爆气体周围,如需防爆订货时请说明。

6:请确定输入电压和配线接点是否正确。

7:禁止超负荷使用电动执行器。

电动三片式304丝扣不锈钢球阀GMQ911F-16P是我公司生产的产品之一,我公司从研发、选材、铸造、加工、装配、试压等环节抓起,为客户提供CNVGBV冈美国标阀.我们坚持科技创新,质量为本,努力打造高品质阀门。欢迎新老客户来电,来函,我们将竭诚为您服务!

订货须知!

1. 客户须提供产品名称

2. 产品型号

3.公称通径

4.连接方式、结构长度

5.压力范围

6.温度范围

7.使用介质

8.如特殊工矿,订购阀门须交代清楚,以免产品使用不适!

9.本厂可按客户指定装配执行器如气动、电动、液动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、智能定位开关一体化执行器、等···。

10.如产品现货,款到发货,即可当天或者隔天发货!如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%,供方备料生产。
