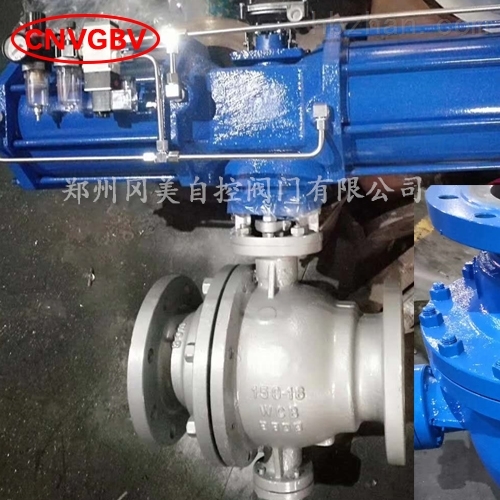

气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C

气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C

更新时间: 2020-07-07
型    号: Q647Y/H/F/W-16C/25C/40C
报    价: 1671

气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C/40C/64C/100C (2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。

Q647Y/H/F/W-16C/25C/40C气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C的详细资料:

CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

一线品牌

 中国阀国标阀·冈美自控阀门有限公司

冈美自控有限公司生产的气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C/40C/64C/100C 适用于石油化工,火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C/40C/64C/100C (2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

蜗轮固定球阀,是适用于工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质的工具。

产品详细信息
  产品引用标准:
  设计制造:GB12237-89、API6D、JPI7S-48
  法兰尺寸:JB79-59、SH3406、GB9113、HG20592-97
  ANSIB16.5、JISB2212-2214
  结构长度:GB12221-89、ANSIB16.10、JISB2002
  试验与检验:GB/T13927-89、JB/T9092-99、API598
  产品用途:
  四氟密封球阀适用介质为:水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。操作方式有:手动、气动、电动、液动和气液联动等。
  产品结构特点:
  1.使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦,有效提高使用寿命。
  2.体积小,重量轻,易于安装保养。
  3.固定球阀结构可任意方向安装与管路的任何部位。
  4.V型接叠轴向填料,达到防腐A级密封。



Q647固定球阀

Q647固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;气动阀门在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,气动球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

气动球阀当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)
        选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值;非润滑的浆料液体介质增加30%安全值;非润滑的干气介质增加40%安全值;非润滑用气体输送的颗粒粉料介质增加60%安全值;对于清洁、低摩擦的润滑介质增加20%安全值(上述安全值为本公司理论推荐,仅供参考)。
       双作用式执行器选用示例当控制一个需要扭矩200Nm的球阀,气源压力只有0.5MPa,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250Nm,按双作用输出扭矩表查找气源压力0.5MPa,然后沿该列垂直查找等于或相近的扭矩数据,选268Nm,再沿该行向左查找其型号,选择AT125型。

       执行器有关数据A)执行器的动作时间是下列条件测试;(1)常温(2)900行程(3)电磁阀4mm口径,流量为Qn400L/min (4)管子内径8mm(5)中性干净空气(6)气源压力0.6MPa(7)执行器空载注:在现场测试中一个或多个参数不同,动作时间会发生变化。 B)单作用重量为10根弹簧计算;需要增加或减少弹簧数量按每根弹簧重量来计算增加或减少每一台重量。
       气动球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 球阀是一种比较新型的球阀类别,它有着自身结构所的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于城市给排水等要求严格切断的工况。
3:气动球阀的概述:
        在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;球阀在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;球阀在城市和工业企业的给排水、供热、和供气系统中;球阀在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
a:在低运行费用下长期可靠运行。表面采用喷塑处理技术,光泽美观,在国内已处于*水平。不会有外部泄漏等现象。阀体是焊接结构,所以阀门重量轻且易于进行绝缘。安装调节机构,非常简便,操作手柄可以拆下,换向安装。
  b:由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。
  c:球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。
  d:由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。
  e:整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动注入密封剂式轴承。
  f:为了防止静电,阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电,让电流通过区,释放静电。不仅防止火灾,而且防止腐蚀,实现临时性切断,以便及时检修。
  g:阀杆防脱功能是因为阀杆受阀内压力影响,总产生脱离的力所以阀杆设计成防脱结构。
  h:用低摩擦材料的止推垫圈支撑将压力推向阀杆,使阀杆仅仅起到传递扭矩的作用。
球阀也适用于轻型结构、低压截止(压差小)、腐蚀性介质的管路系统中

Q647气动球阀执行标准:

设计依据

GB标准

设计标准

GB/12237

结构长度

法兰连接

GB/12221

连接法兰尺寸

GB/9113、JB/T79

试验和检验

JB/T9002

Q647气动固定球阀主要连接尺寸

公称通径DN

外形尺寸

连接法兰尺寸

双作用式*
执行器型号

L

L1

H

D

D1

D2

C

f

N-φd

50

178

190

260

165

125

99

20

3

4-φ18

GTD80

65

190

210

293

185

145

118

20

3

4-φ18

GTD90

80

203

247

323

200

160

132

20

3

8-φ18

GTD100

100

229

276

382

220

180

156

22

3

8-φ18

GTD115

125

356

348

468

250

210

184

22

3

8-φ18

GTD145

150

394

378

510

285

240

211

24

3

8-φ22

GTD160

200

457

524

655

340

295

266

24

3

12-φ22

GTD210

250

533

645

847

405

355

319

26

3

12-φ22

GTD255

300

610

715

980

460

410

370

28

4

12-φ22

GTD300

350

686

795

1085

520

470

429

30

4

12-φ22

GTD350

400

762

1860

1215

580

525

480

32

4

12-φ22

AW35

500

991

1860

1385

715

650

609

36

4

12-φ22

AW40



CNVGBV冈美产品展示





气动铸钢固定球阀GMQ647Y/H/F/W-16C/25C/40C/64C/100C 是我公司生产的产品之一,我公司从研发、选材、铸造、加工、装配、试压等环节抓起,为客户提供CNVGBV冈美国标阀.我们坚持科技创新,质量为本,努力打造高品质阀门。欢迎新老客户来电,来函,我们将竭诚为您服务!

订货须知!

1. 客户须提供产品名称

2. 产品型号

3.公称通径

4.连接方式、结构长度

5.压力范围

6.温度范围

7.使用介质

8.如特殊工矿,订购阀门须交代清楚,以免产品使用不适!

9.本厂可按客户指定装配执行器如气动、电动、液动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、智能定位开关一体化执行器、等···。

10.如产品现货,款到发货,即可当天或者隔天发货!如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%,供方备料生产。
