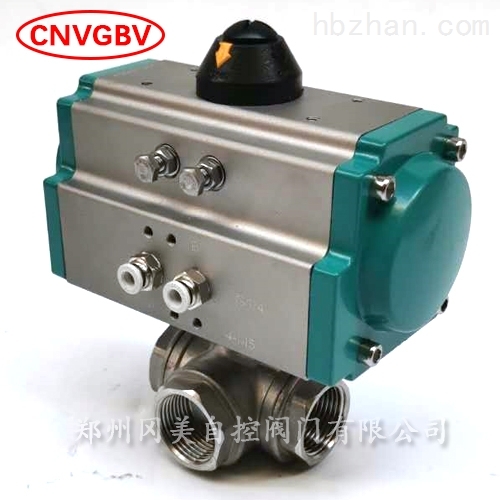

气动三通球阀Q614F/Q615F

气动三通球阀Q614F/Q615F

更新时间: 2020-06-23
型    号: Q614F/Q615F
报    价: 480

气动三通球阀Q614F/Q615F是阀门的一种,可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通(如流向图L型)。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

Q614F/Q615F气动三通球阀Q614F/Q615F的详细资料:

CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

冈美自控有限公司生产的气动三通球阀Q614F/Q615F适用于石油化工,火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

气动三通球阀是阀门的一种,可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通(如流向图L型)。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

CNVGBV冈美产品参数

■防火结构设计

■ISO 5211平台设计便于安装自动开关装置

■阀杆与阀体之间防静电装置

■阀杆防爆出装置设计

应用标准:

■设计与制造:GB/T12237, ANSI B16.34, API 608

■结构长度:GB/T12221,ASME B16.10, JIS B2002

■法兰尺寸 : GB/T9113,ASME B16.5, JIS B2212/JIS B2214

■检验与试验 :GB/T13927

■防火测试: API 607 4th 1993

■壁厚:ASME B16.34



CNVGBV冈美产品原理

双作用气动三通球阀

气动三通球阀打开:2口进气、4口排气,推动两活塞分开向两边

气动三通球阀原理图

移动,输出轴逆时针方向转动

气动三通球阀关闭:4口进气、2口排气,推动两活塞向中心合拢,输出轴顺时针方向转动

单作用气动三通球阀

气动三通球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,同时压缩弹簧,输出轴逆时针方向转动

气动三通球阀关闭:失气或失电时,弹簧推动两活塞合拢向中心移动,输出轴顺时针方向转动

CNVGBV冈美技术参数

气动执行器

双作用、单作用

驱动气源

5-7bar压缩空气

气动附件

限位开关、定位器、电磁阀

过滤减压阀、手轮机构

公称通径

DN15-250mm

公称压力

1.6-6.4MPa

适用温度

PTFE:-30~+180℃

PPL:-30~+250℃

连接方式

法兰式

阀体结构

三通T型、三通L型

阀体材质

WCB、304、316、316L

阀板材质

WCB、304、316、316L

阀座衬里

PTFE、PPL

适用介质

蒸汽、水液,气体等



CNVGBV冈美流向图







CNVGBV冈美产品展示



气动三通球阀Q614F/Q615F是我公司生产的产品之一,我公司从研发、选材、铸造、加工、装配、试压等环节抓起,为客户提供CNVGBV冈美国标阀.我们坚持科技创新,质量为本,努力打造高品质阀门。欢迎新老客户来电,来函,我们将竭诚为您服务!

订货须知!

1. 客户须提供产品名称

2. 产品型号

3.公称通径

4.连接方式、结构长度

5.压力范围

6.温度范围

7.使用介质

8.如特殊工矿,订购阀门须交代清楚,以免产品使用不适!

9.本厂可按客户指定装配执行器如气动、电动、液动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、智能定位开关一体化执行器、等···。

10.如产品现货,款到发货,即可当天或者隔天发货!如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%,供方备料生产。
