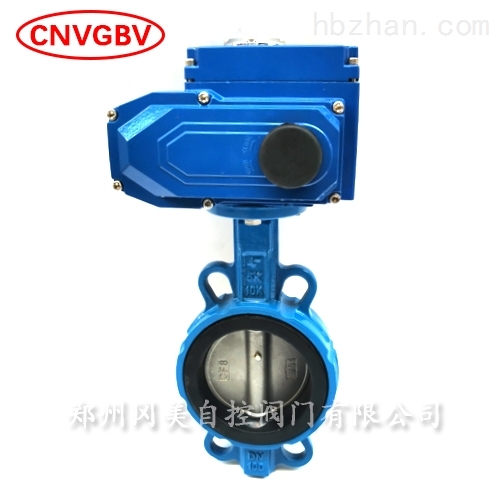

电动蝶阀

电动蝶阀

更新时间: 2020-06-23
型    号: D971X-16
报    价: 588

D971X电动蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10°C +150°C,连接标准符合GB2555-81标准。D671X-16 其同外观型号有D671F-16C D671X-16C D671X-16P D671F-16P D671X-16T等。

D971X-16电动蝶阀的详细资料:

CNVGBV国标阀·冈美自控阀门有限公司

CNVGBV冈美产品用途

冈美自控有限公司生产的 D971X电动蝶阀  适用于石油化工,火力发电厂、化肥厂、油品、水蒸气、自来水、污水、污水处理厂、灌溉、楼宇自控、消防水管路上作接通或截断管路中介质的启闭装置。

CNVGBV冈美产品概述

D971X软密封电动对夹蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10°C +150°C,连接标准符合GB2555-81标准。D671X-16 其同外观型号有D671F-16C D671X-16C D671X-16P D671F-16P D671X-16T其工作压力分别有0.25、0.6、1.0、1.6、2.0、2.5、4.0、6.4、10. 16 MPa 其材质分别有铸铁HT200、HT250、球墨铸铁QT450、铸钢WCB、WC6、不锈钢、CF8、CF3、CF3M、、304 、304L、 316、 316L、 2205、 1.4529、2507、 1.4469 、310S 、镍铝青铜、合金钢等。



CNVGBV冈美技术性能概述分解

D971X软密封电动对夹蝶阀的主要特点有:

1、结构简单、紧凑,90°回转开启迅速;

2、小型轻便,容易拆装和维修,并可在任意位置安装;

3、操作扭矩小,开关轻巧省力;

4、流量特性趋于直线,调节性能好;

5、启闭试验次数可达万次,使用寿命长;

6、密封性能好,气体试验泄漏量为零。

冈美自控阀门生产的D971X软密封电动对夹蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。



CNVGBV冈美产品主要连接外型尺寸和连接尺寸



DN

主 要 外 形 尺 寸

主 要 连 接 尺 寸




























0.6MPa

1.0MPa

1.6MPa




























L

H

HO

A

B

DO

n-фd

DO

n-фd

DO

n-фd




50

43

63

438

125

125

110

4-14

125

4-18

125

4-18

65

46

70

453

125

125

130

4-14

145

4-18

145

4-18

80

46

83

478

125

125

150

4-18

160

8-18

160

8-18

100

52

105

519

125

125

170

4-18

180

8-18

180

8-18

125

56

115

713

325

245

200

8-18

210

8-18

210

8-18

150

56

137

749

325

245

225

8-18

240

8-22

240

8-22

200

60

164

843

325

245

280

8-18

295

8-22

295

12-22

250

68

206

947

363

313

335

12-18

350

12-22

355

12-26

300

78

230

1013

363

313

395

12-22

400

12-22

410

12-26

350

78

248

1046

363

313

445

12-22

460

16-22

470

16-22

400

102

289

1135

363

313

495

16-22

515

16-26

525

16-30

450

114

320

1328

465

439

550

16-22

565

20-26

585

20-30

500

127

343

1226

546

481

600

20-22

620

20-26

650

20-33

600

154

413

1394

546

556

705

20-26

725

20-30

770

20-36

700

165

478

1534

546

556

810

24-26

840

24-30

840

24-36

800

190

525

1159

546

556

920

24-30

950

24-33

950

24-39

900

203

585

1748

617

706

1020

24-30

1050

28-33

1050

28-39

1000

216

640

1805

632

706

1120

28-30

1160

28-36

1170

28-42

1200

254

755

2035

632

706

1340

32-33

1380

32-39

1390

32-48

CNVGBV冈美产品展示





D971X电动蝶阀是我公司生产的产品之一,我公司从研发、选材、铸造、加工、装配、试压等环节抓起,为客户提供CNVGBV冈美国标阀.我们坚持科技创新,质量为本,努力打造高品质阀门。欢迎新老客户来电,来函,我们将竭诚为您服务!

订货须知!

1. 客户须提供产品名称

2. 产品型号

3.公称通径

4.连接方式、结构长度

5.压力范围

6.温度范围

7.使用介质

8.如特殊工矿,订购阀门须交代清楚,以免产品使用不适!

9.本厂可按客户指定装配执行器如气动、电动、液动、涡轮、智能一体化、电液气手动一体化、遥控远程一体化、智能定位开关一体化执行器、等···。

10.如产品现货,款到发货,即可当天或者隔天发货!如产品需订货、产品型号、规格、数量、交货时间及交货地点,在双方合议无议下签订合同;并预付合同款30%,供方备料生产。
